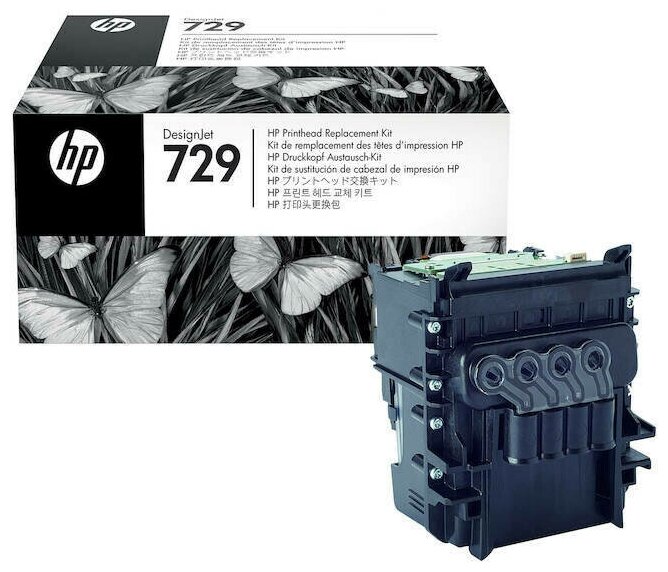

Восстановление печатающей головки HP 729 (F9J81A)

Восстановление печатающей головки HP 729: методы, причины поломок и этапы ремонта

Восстановительные работы для печатающей головки HP 729 включают в себя глубокую очистку самого модуля, продувку и промывку дюз (сопел), последующее заполнение внутренних резервуаров и картриджей чернилами, а также обязательную сушку. Завершается процесс функциональным тестированием на стенде для подтверждения полного соответствия техническим требованиям плоттера.

Основные неисправности печатающих головок HP DesignJet 729

Конструкция данного расходного материала включает четыре дополнительных картриджа, внутренние резервуары, систему фильтрации, блок сопел, контактную группу и управляющий чип. Только слаженное взаимодействие всех компонентов гарантирует стабильную работу устройства. Поломка любого из этих элементов приводит к отказу всего узла.

Ниже приведен детальный разбор причин выхода головки из строя:

1. Засорение дюз. Как правило, это происходит после длительного простоя оборудования. В модели 729 используются два типа чернил: цветные — водорастворимые, черные — пигментные. При простое вода испаряется, оставляя твердые частицы пигмента, которые образуют сухую пробку. Если аппарат не использовался долго, пигмент кристаллизуется непосредственно перед соплами внутри фильтра. В такой ситуации восстановление невозможно. Однако при непродолжительном простое модуль поддается прокачке и химической промывке.

2. Попадание воздуха во внутренние емкости. Проблема возникает преимущественно при эксплуатации систем непрерывной подачи чернил (СНПЧ), перезаправляемых картриджей (ПЗК) или совместимых аналогов низкого качества. Сквозь них воздух проникает в гидравлические каналы, а затем заполняет внутренние картриджи. Наличие воздушных пробок проявляется в виде полос на отпечатках и частичного исчезновения цветов.

3. Разрыв внутренней мембраны. Причина также кроется в длительном простое. Заметив деградацию печати, пользователь запускает сервисную утилиту очистки. Система создает избыточное давление в отсеках. Если воздушные пробки не могут выйти через заблокированные дюзы, они ищут путь наименьшего сопротивления, что приводит к разрыву эластичной мембраны. Чаще всего дефект образуется над резервуаром черного цвета. Рекомендация владельцам: категорически избегайте активации третьего этапа глубокой очистки. Оптимальное решение — прервать цикл и заново запустить первые два шага.

4. Выход из строя электроники (чипа или контактов). Это прямое следствие игнорирования разрыва мембраны. Прорвавшиеся чернила заливают контактные площадки, вызывая короткое замыкание. Данная неисправность является критической и не подлежит ремонту.

Большинство перечисленных дефектов устраняются, позволяя избежать покупки нового дорогостоящего модуля. Главное условие успешного восстановления — сохранность управляющего чипа. Помимо основных факторов, существуют и второстепенные риски, например, нарушение целостности мембраны на демпфере (узле распределения воздушных потоков между отсеками).

Все указанные дефекты подлежат устранению. Наш технический центр выполняет комплексный ремонт модулей: герметизацию прорывов, многоступенчатую отмывку, тщательную просушку и замену демпферов. По завершении сборки каждая восстановленная головка HP 729 проходит обязательное контрольное тестирование на оригинальном плоттере. Заказчику передается только тот узел, который подтвердил свою полную работоспособность.
