Восстановление печатающей головки HP 711 (C1Q10A)

Восстановление и ремонт печатающей головки HP №711

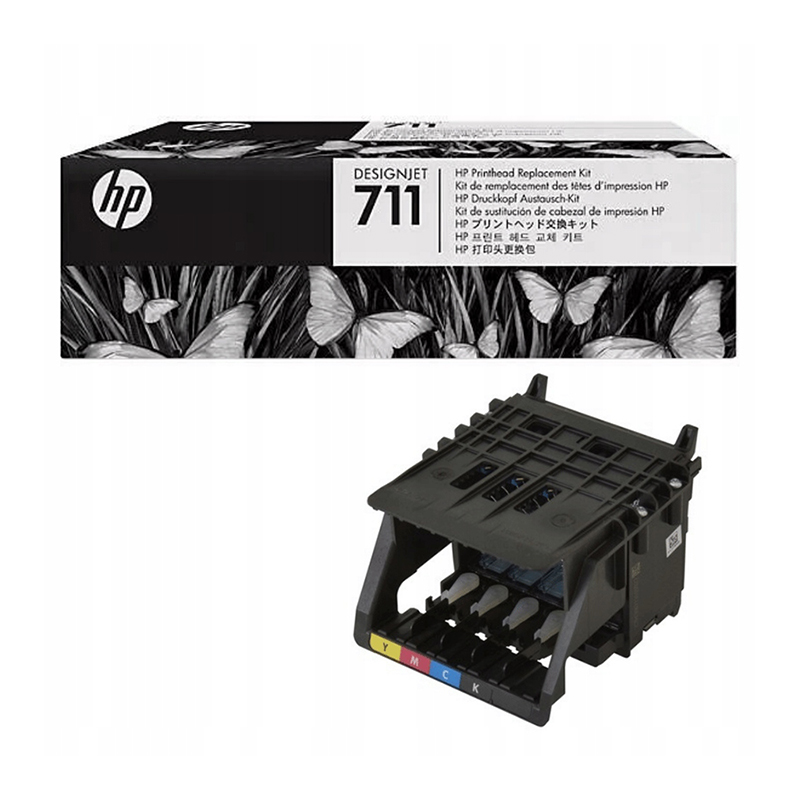

Печатающая головка (ПГ) HP 711 — это расходный материал, который производитель официально позиционирует как одноразовый. Однако ее стоимость часто заставляет пользователей искать способы восстановления. Практика сервисных центров показывает, что в 80% случаев неисправную головку можно вернуть к жизни.

Основные причины выхода из строя

• Использование СНПЧ или ПЗК: Системы непрерывной подачи чернил и перезаправляемые картриджи создают перепады давления. Это приводит к тому, что внутренние электроды остаются без жидкости, окисляются и перестают передавать сигнал.
• Завоздушивание каналов: Длительные простои принтера приводят к засыханию пигментных или водорастворимых чернил непосредственно в дюзах.
• Механические повреждения пленок: В конструкции ПГ есть две тонкие пленки (на блоке считывания чипов и на промежуточных камерах). Со временем они могут отклеиться, вызывая ошибки «Сбой картриджа» даже с новыми оригинальными расходными материалами.
• Перегорание управляющего чипа: Часто происходит из-за короткого замыкания при попадании чернил на нижнюю часть головки.

Диагностика неисправности

Принтер обычно выдает одну из следующих ошибок:

• «Печатающая головка отсутствует или неисправна»
• «Не обнаружена печатающая головка» (часто указывает на повреждение контактов)
• «Поврежденные картриджи» (при отрыве внутренней пленки)
• Отсутствие одного или нескольких цветов, сплошные полосы при печати теста дюз

Пошаговый процесс восстановления

Головка полностью разбирается для выяснения причин поломки. Если корпус залит чернилами, деталь помещается в ультразвуковую ванну со специальной промывочной жидкостью. Важно не передерживать головку в агрессивных жидкостях, чтобы не повредить шлейф контактной группы сопел.

Внутри головки находятся четыре емкости под каждый цвет с парами электродов. При использовании неоригинальных расходников эти контакты постоянно оголяются и окисляются. Специалисты удаляют все восемь внешних пружинок и пропаивают между собой соответствующие контакты. Это отключает систему мониторинга уровня, позволяя использовать любые совместимые расходники без ограничений.

Если обнаружен разрыв мембраны, место разрыва усиливается специальным клеем или холодной сваркой. После проклейки головка должна сохнуть строго горизонтально не менее суток, чтобы состав полимеризовался.

Если защитная пленка отошла от блока контактов, используется вспененный двухсторонний монтажный скотч. Старая пленка удаляется, пластик обезжиривается, и поверх клеится прозрачный скотч по размерам. Он отлично держит нагрузку помпы в течение долгого времени.

Нижняя часть головки содержит информационный чип. Чтобы избежать его перегорания из-за короткого замыкания остатками влаги, перед финальной сборкой вся нижняя плата тщательно продувается феном (температура около 60–70 градусов). Удаление каждой капли влаги гарантирует стабильную работу электроники.

Совместимость и аналоги

Процесс восстановления идентичен для целого ряда головок, имеющих схожую архитектуру четырехканального блока:

• HP 711 (C1Q10A)
• HP M0H91A и HP CR324A (отличаются только прошивкой чипа)
• Серии 950, 951, 953, 963 (имеют те же проблемы с внутренними пленками)

Проверка работоспособности

После сборки головка устанавливается в плоттер. Запускается усиленная прочистка («Power Clean») и печать диагностической страницы. Если все цвета присутствуют, нет протечек внутри каретки и ошибка не возвращается в течение часа работы, восстановление считается успешным. При правильной дальнейшей эксплуатации такая головка может прослужить еще несколько лет до физического износа самих дюз.
